第一篇先來個有趣的實驗,簡單方法重建栩栩如生的3D模型,文章最後附上Demo程式,希望可以提升讀者們的興趣

用普通的相機加上閃燈重建3D模型,來自於SIGGRAPH08的"A Perceptually Validated Model for Surface Depth Hallucination"

概念上是這樣的,假設一個物體為diffuse表面,也就是不反光的材質,利用有打閃光燈與沒有打閃光燈的差異可以得到一個物體表面的diffuse反射係數,想像離我們比較近的pixel強度比較大,閃燈嚴然成了一個簡易的測距工具,幾乎就要反映出物體深度拉。具體公式如下:

I^a(x,y)=\frac{I^f(x,y) - I^d(x,y)} {I^c(x,y)}

其中I^a(x,y)表示diffuse反射係數(Albedo),I^d(x,y)表示未打閃燈的影像(diffuse),I^f(x,y)則是有打閃燈的影像(Flash),最後I^c(x,y)則是校正用影像(Calibration)

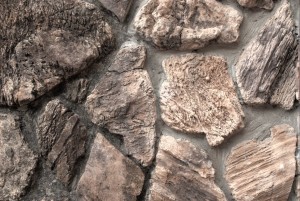

I^d(x,y)img_d

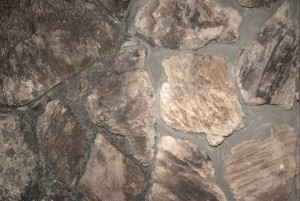

I^f(x,y)img_f

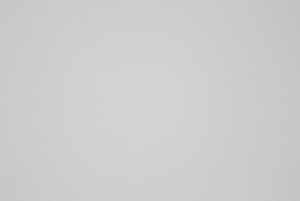

I^c(x,y)img_c

這邊解釋為什麼需要I^c(x,y),由於閃燈的發光形狀可能會影響到I^f(x,y)的強弱,所以我們在相同打閃設定下在物體前放上一張白紙拍攝,以此作為閃燈結果的基本值。舉例來說,若閃燈距離很近,就可能產生光暈在畫面中間特強的影像,I^f(x,y)-I^d(x,y) 的值永遠會呈現中間高四周低的結果,無法反映物體深度。除上I^c(x,y)可以normalize不同閃燈造成的深度誤差。

到此我們得到了I^a(x,y),看起來很像是I^d(x,y)的灰階版本,如下圖

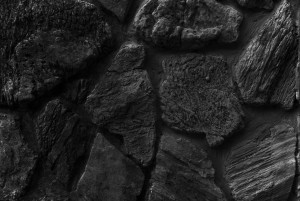

I^a(x,y)diffuse_shading

不過這還不能成為深度影像,直接套用我們會得到一個非常noisy的3D模型,論文中的作法是類似利用不同模糊程度影像,由模糊到清晰依序的序疊加。此部份的操作就等同於由粗略的深度開始,逐漸刻出細節。權重的給法則是模糊影像較大,細節影像較小來壓制noise;做法接近multi-band blending。

pyramid

論文中的疊加過程修正了不同圖層間的權重,最後就得到我們的深度影像如下圖。這個方法也有其限制,一是物體材質必須要接近diffuse,二則是無法對有遮擋的物體進行完整重建,畢竟只有single view嘛! 優點則是便宜快速,看起來頗精緻,可以應用在遊戲貼圖上!

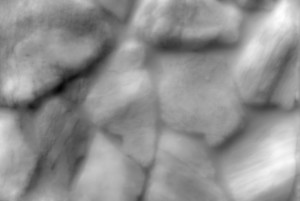

map

Demo程式下載

3D model為了即時渲染使用maya2011做了auto reduce處理,面數大約只有40000,與800*533原有精度些許落差。其實用bump mapping更省,不過那又是另外一個題目囉。

拖曳滑鼠左鍵改變模型方向 拖曳滑鼠右鍵改變光源方向 z、x改變鏡頭zoom in/zoom out t開關材質貼圖 數字鍵1、2、3改變三種sample模型 你可能會需要Visual C++ 2010開啟專案或執行程式

這是修林奕成教授IBMR的project之一,本來是要挑戰實作迪士尼"High-Quality Single-Shot Capture of Facial Geometry"那篇的人臉重建,最後因為餅畫太大所以僅挑了Depth Hallucination來充數XD
