Non-Local Means denoising: from 3D denoising viewpoint

dbf8575077770132fa957a78463f1f20



1. Introduction

傳統的 denoise 著重在 local means 的方法,基本上不外乎是在 target pixel 的附近判斷是否要保留或是抹除 target pixel。缺點是抹除的同時卻也模糊了細節,然後方向就跑去 anisotropic diffusion,neighbor 的判斷越來越多考量和限制, edge 強弱和方向啥的。

這邊要提的 non-local means 的方式主要基於 patch search 的方式來尋找相似的區塊作平均。



2. 3D denoising (3D NR)

源自於 random noise 的假設,已知靜態的原始訊號 S ,與一個隨時間 t 改變的 random noise N(t),其在時間 t 的訊號  F(t) 關係如下

F(t)=S+N(t)

如果這個 random noise  分布是一個 mean 為 0 的常態分佈,有正有負的抵銷 N(t) 項,加總越多 F(t) 的平均值將會使 noise 項趨近於 0 。

\frac{1}{n}\sum_{t=0}^{n}{F(t)}\cong{S}

所以某些相機在高 iso 時候會連拍複數張影像對每個 pixel 取均值來做 denoise。而在錄影時就是與前一個 base frame 做平均,但遇到動態場景時則可能因為平均到前一個物體的 pixel 值,而出現不自然的殘影,這也是 3D NR 的困難點:判斷移動場景。

3. Non-Local Means

nlm

如同 3DNR 點對點的在時間軸上平均化 noise , non-local means 則是相信畫面中有許多重複的 patch ,對這些相似的patch應用平均化來達到 denoise 的效果,其概念像是 3D NR 的 2D patch search 版。

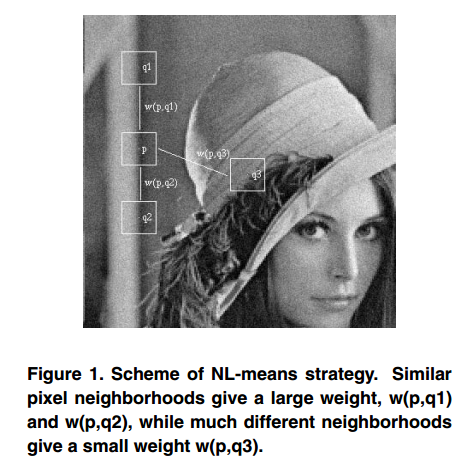

如 figure 1 ,要做 patch p 時,假設搜尋到 3 個 candidate 分別為q_1,q_2,q_3,denoise 的 patch 為 p^{'} ,關係如下

p^{'}=w_{0}p+w_{1}q_1+w_{2}q_2+w_{3}q_3, \sum_{i=0}^{3}{w_i}=1

其中 q_1,q_2 都與 p 很像,可以猜想 w1, w2 會比 w3 大得多了。而 w_{i}  定義為 patch SSD 有關的常態分佈。

3.1 Patch difference

其中最難定義的便是兩個 patch 到底像不像,在 noise 的環境中,光靠 pixel-difference 肯定效果有限的。常見的方法是定義一些 structured basis 來進行投影,如 Haar-like features;也有些人利用 SVD 取出 significant basis。

3.2 Search strategy

最簡單的 search strategy 就是 global search ,當然也有越來越加速的方法來實現,如 quad-tree based,multi-scale 方法等。而在影片處理上更可以考慮前幾個 frame 搜尋到的位置。

4. Reference

  1. A non-local algorithm for image denoising
